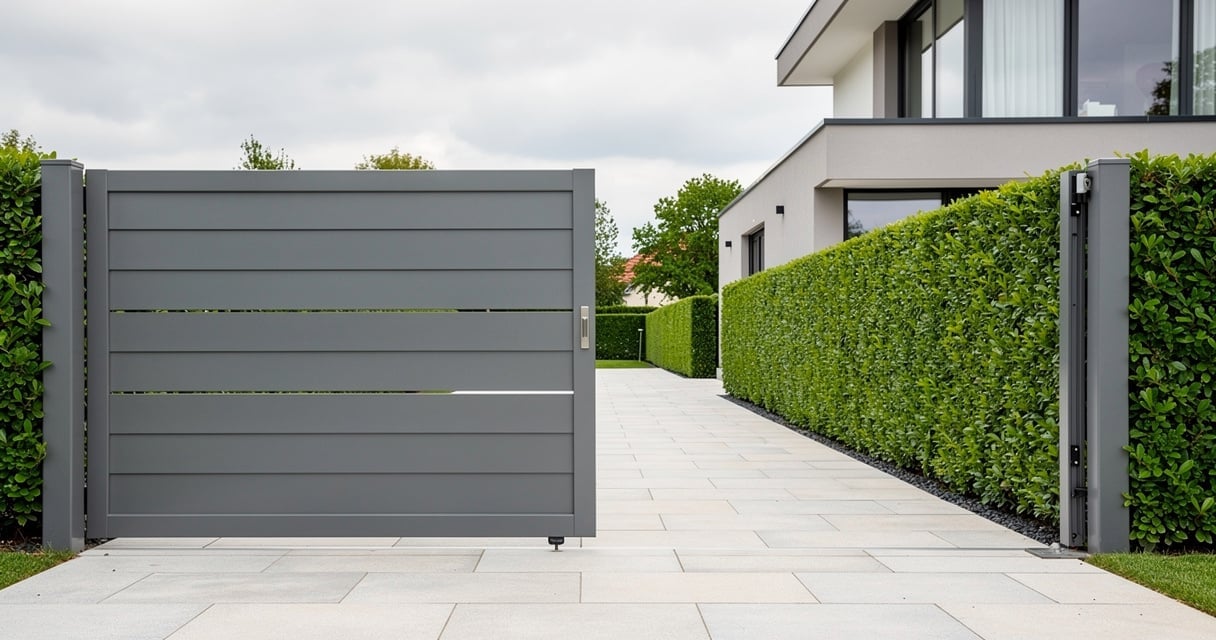

Portail coulissant motorisé : l’installation pas à pas par un poseur
Un portail qui glisse tout seul pendant qu’on reste au chaud dans la voiture, ça paraît simple. La pose, beaucoup moins. J’ai monté une bonne quinzaine de motorisations coulissantes ces dernières années, et le scénario se répète : le moteur, tout le monde le visse correctement. C’est le massif béton, la crémaillère et le réglage des fins de course qui font la différence entre un portail qui dure dix ans et un qui broute au bout de six mois.
L’installation d’un portail coulissant motorisé reste accessible à un bon bricoleur, à condition de respecter l’ordre des opérations et de ne pas bâcler la partie électrique. Comptez une grosse journée de travail, parfois deux si vous coulez le béton vous-même.
Ce guide reprend chaque étape dans l’ordre où je les fais sur un chantier. Avec les chiffres, les cotes et les pièges que les notices oublient souvent de mentionner.
Avant de poser un portail coulissant motorisé : les vrais prérequis
Première chose à vérifier, et de loin la plus oubliée : le dégagement latéral. Un portail coulissant a besoin de coulisser sur le côté, donc il vous faut un espace libre au moins égal à la largeur de l’ouverture, plus une marge de 30 à 50 cm. Pour un passage de 4 mètrès, prévoyez donc presque 4,5 mètrès de mur ou de clôture dégagés à gauche ou à droite. Pas de compteur, pas de regard d’eau, pas de poteau électrique sur cette zone.
Le sol, ensuite. Le rail au sol doit reposer sur une surface plane et stable. Une allée en pente ou des pavés disjoints, et le portail va talonner ou dérailler. Sur un terrain meuble, il faut souvent reprendre une bande de béton sur toute la course.
Côté électrique, le moteur tourne en 12 ou 24 volts, mais il est alimenté par le secteur en 230 V via un transformateur intégré au coffret. Vous devez donc amener une ligne dédiée jusqu’à l’emplacement du moteur. On y reviendra, c’est la partie que les gens sous-estiment le plus.
Dernier point, le portail lui-même. Vérifiez son poids et sa longueur, ils conditionnent le choix du moteur. Un vantail alu de 3,50 m pèse dans les 80 kg. Un modèle plein en acier de 5 m peut grimper à 250 kg. Les kits grand public encaissent de 300 à 600 kg ; au-delà, on passe sur du matériel semi-pro.
Pour compléter votre installation sécurisée, pensez également à interphone de portail sans fil.
Quel kit et quel budget pour motoriser un portail coulissant
Un kit de motorisation coulissante contient en général le moteur (le bloc qu’on appelle l’opérateur), une platine de scellement, des modules de crémaillère, deux fins de course, deux télécommandes, un jeu de cellules photoélectriques et un feu clignotant. Parfois l’antenne déportée et la batterie de secours en option.
Voici ce qu’on trouve aujourd’hui, du premier prix au confortable :
| Modèle | Poids max supporté | Longueur max | Prix indicatif |
|---|---|---|---|
| SCS Sentinel OneGate 3 | 400 kg | 4 m | environ 280 € |
| CO-Z 550W | 1500 kg | 12 m | environ 290 € |
| Avidsen Orea 500 Plus | 500 kg | 8 m | environ 345 € |
| Somfy Slidymoove 300 | 300 kg | 6 m | 500 à 600 € |
| Nice ou Came (semi-pro) | 600 à 800 kg | 8 m et + | 700 € et plus |
Les marques françaises Somfy (basée en Haute-Savoie depuis plus de 50 ans), Avidsen et SCS Sentinel dominent le rayon des grandes surfaces de bricolage. Les italiens Nice et Came visent plutôt les installateurs et les portails lourds. Mon avis là-dessus : pour un usage familial classique, un kit à 300 € fait parfaitement le travail. Le surcoût des marques premium se justifie surtout si vous tenez à la domotique connectée ou si le portail tourne vingt fois par jour.
À ce budget matériel, ajoutez le béton (un sac de 35 kg coûte 5 à 7 €, il en faut plusieurs), la gaine et le câble électrique, et éventuellement la location d’une bétonnière. Comptez 50 à 100 € de consommables.
Si votre portail donne sur un garage, l’isolation de portail peut être un complément utile à votre projet.

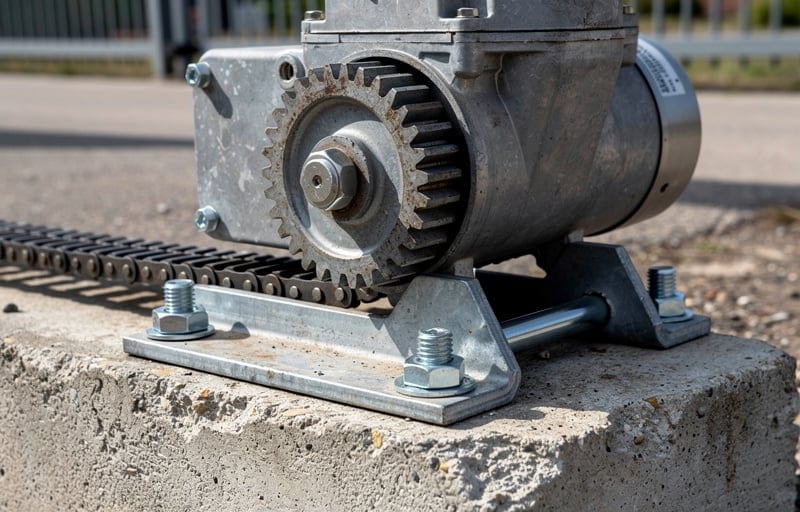

Étape 1 : couler le massif et poser la platine de fondation
Tout part de là. Le moteur ne se visse pas directement sur l’allée existante, il se fixe sur une platine de scellement noyée dans un massif béton. Si ce massif est mal fait, le moteur vibre, la crémaillère se désaligne, et vous reprenez tout dans un an.
Creusez un trou d’environ 40 x 40 cm sur 40 cm de profondeur, au pied du portail, côté intérieur, là où le moteur viendra entraîner la crémaillère. Glissez une gaine ICTA dans le trou avant de couler : c’est par là que passera le câble d’alimentation. On oublie cette gaine une fois sur trois, et ça oblige à casser le béton après coup.
Positionnez la platine (la plaque avec les tiges filetées) en respectant deux cotes que donne la notice : la distance entre l’axe du pignon moteur et le vantail, et la hauteur par rapport au rail. En général le pignon doit se trouver à 1 ou 2 mm sous la future crémaillère. Vérifiez l’horizontalité au niveau à bulle, calez si besoin, puis coulez le béton autour des tiges en laissant dépasser le filetage.
Et là, on attend. Le béton doit prendre au moins 48 heures avant de visser le moteur dessus. Je sais, c’est frustrant… mais serrer un moteur sur du béton frais, c’est l’arracher au premier coup de vent.
Étape 2 : fixer le moteur et régler la crémaillère
Une fois le massif sec, posez le moteur sur les tiges filetées et serrez les écrous sans bloquer à fond pour l’instant. Le bloc doit pouvoir bouger de quelques millimètrès pour le réglage final.
La crémaillère, c’est la pièce en forme de barre dentée qui se fixe sur le bas du vantail et qui s’engrène dans le pignon du moteur. Elle arrive en modules d’un mètre qu’on aboute. Le réglage est le cœur du métier :
- Déverrouillez le moteur avec la clé de débrayage pour pouvoir bouger le portail à la main.
- Posez le premier module de crémaillère sur le pignon, portail fermé, et pointez-le par une vis.
- Faites glisser le portail à la main pour positionner le module suivant en l’engrenant sur le pignon, et fixez.
- Continuez sur toute la longueur, module après module.
Le jeu entre les dents du pignon et celles de la crémaillère doit rester de 1 à 2 mm. Trop serré, le moteur force et chauffe ; trop lâche, ça claque et les dents s’usent. L’astuce de chantier : intercaler une pièce de 2 € entre pignon et crémaillère pendant la pose, son épaisseur tombe pile dans la bonne fourchette.
Placez ensuite les patins de fins de course aux deux extrémités de la crémaillère. Ce sont eux qui diront au moteur où s’arrêter. Et n’oubliez pas la butée d’arrêt mécanique au sol en position fermée : c’est elle qui encaisse le choc, pas le moteur.
Étape 3 : le raccordement électrique, là où ça se gâte
C’est la partie qui fait reculer les bricoleurs, et à raison. Une motorisation de portail s’alimente sur une ligne électrique dédiée, protégée par un disjoncteur. La norme NF C 15-100 impose un dispositif différentiel de 30 mA en tête de cette ligne. Pas de bricolage avec une rallonge qui traîne ou un branchement sauvage sur la prise du garage.
Le câble qui part du tableau jusqu’au moteur doit être enterré dans une gaine, à 50 cm de profondeur minimum sous une allée carrossable, avec un grillage avertisseur rouge au-dessus. Du câble type U-1000 R2V en 3G1,5 mm² convient pour la plupart des kits.
Une fois l’alimentation amenée jusqu’au coffret du moteur, raccordez sur la carte électronique :
- l’arrivée 230 V (phase, neutre, terre) ;
- les deux fins de course ;
- le feu clignotant orange, qui prévient du mouvement du portail ;
- les cellules photoélectriques, une émettrice d’un côté du passage, une réceptrice en face, à la même hauteur (environ 50 cm du sol) ;
- l’antenne pour la portée des télécommandes.
La mise à la terre n’est pas une option. Un moteur extérieur sous 230 V sans terre correcte, c’est un risque d’électrocution le jour où l’isolant fatigue. Si l’électricité vous dépasse, faites tirer la ligne par un électricien et gardez pour vous la partie mécanique. C’est un partage de tâches que je conseille souvent.
Étape 4 : programmer la motorisation et appairer les télécommandes
Le câblage terminé, mettez sous tension. La plupart des cartes modernes fonctionnent en auto-apprentissage : vous lancez un cycle, le moteur ouvre lentement jusqu’à la fin de course, referme, et mémorise la course complète ainsi que l’effort nécessaire. Sur un Avidsen ou un SCS Sentinel, ça se fait en appuyant quelques secondes sur un bouton de la carte.
Réglez ensuite les paramètrès au goût :
- la vitesse d’ouverture et de ralentissement en fin de course (un portail qui claque à pleine vitesse, c’est l’usure assurée) ;
- la temporisation de fermeture automatique, souvent réglable sur 12, 24 ou 36 secondes ;
- le mode piéton, qui n’ouvre le portail que sur 1 mètre environ quand vous rentrez à pied.
Pour les télécommandes, on parle d’émetteurs en 433,92 MHz dans la quasi-totalité des kits. L’appairage se fait en pressant un bouton sur le récepteur puis sur la télécommande. Portée moyenne : une trentaine de mètrès en terrain dégagé, moins derrière un mur en béton armé. Notez que ces moteurs gèrent souvent jusqu’à 40 télécommandes, pratique pour une copropriété.
Régler les sécurités d’un portail coulissant motorisé
Un portail de 200 kg qui se ferme tout seul peut blesser, surtout un enfant ou un animal. Les normes EN 12453 et EN 13241 encadrent d’ailleurs ces équipements. Trois sécurités à vérifier avant de considérer le chantier terminé.
Les cellules photoélectriques d’abord. Coupez le faisceau avec le pied pendant la fermeture : le portail doit s’arrêter net, voire repartir en ouverture. Si rien ne se passe, vérifiez l’alignement émetteur/récepteur, c’est presque toujours ça.
L’arrêt sur obstacle ensuite. La carte mesure l’effort du moteur ; si le portail rencontre une résistance anormale, il doit stopper. Testez en bloquant doucement le vantail avec la main. Réglez la sensibilité si le portail force trop avant de réagir.
Le déverrouillage manuel enfin. Le jour d’une coupure de courant, vous devez pouvoir ouvrir à la main. Repérez où se range la clé de débrayage et faites l’essai une fois, à froid. Croyez-moi, on n’a pas envie de chercher cette manœuvre sous la pluie un soir d’hiver, bloqué dehors.
L’installer soi-même ou appeler un professionnel ?
La vraie question. Voici comment je la tranche avec les clients.
| Vous faites vous-même si… | Vous appelez un pro si… |
|---|---|
| Vous savez couler un massif béton | Le sol est en pente ou instable |
| Vous maîtrisez un branchement électrique aux normes | Aucune alimentation n’arrive près du portail |
| Le portail est neuf et déjà posé droit | Le portail dépasse 500 kg ou 6 m |
| Vous avez une journée devant vous | Vous voulez une garantie sur la pose |
Côté tarif, un installateur facture la pose entre 300 et 800 € selon la complexité et la région, hors fourniture du moteur. Si la ligne électrique est déjà tirée et le portail bien posé, la motorisation seule prend deux à trois heures à un pro. Quand tout est à reprendre, la facture grimpe vite et l’autoinstallation devient bien plus rentable, à condition d’être à l’aise.
Un point administratif qu’on oublie : motoriser ne change rien, mais si vous installez un portail neuf en limite de propriété, une déclaration préalable en mairie peut être exigée. Renseignez-vous avant de creuser.
Entretien et pannes courantes
Un portail coulissant motorisé bien posé demande peu d’entretien, mais pas zéro. Deux fois par an, je passe en revue quelques points.
Nettoyez le rail au sol au jet d’eau et à la brosse : les graviers et les feuilles coincés dedans font dérailler le galet. Graissez légèrement la crémaillère avec un lubrifiant sec (pas de graisse épaisse qui retient la poussière). Vérifiez le serrage des boulons du moteur et de la platine, les vibrations finissent par les desserrer.
Les pannes que je rencontre le plus :
| Symptôme | Cause probable | Geste à tenter |
|---|---|---|
| Le portail ne répond plus à la télécommande | Pile usée ou récepteur perdu | Changer la pile, réappairer |
| Il s’ouvre mais ne ferme pas | Cellules mal alignées ou sales | Nettoyer et réaligner les cellules |
| Il broute, fait du bruit | Jeu crémaillère/pignon mal réglé | Reprendre le jeu à 1-2 mm |
| Plus rien ne bouge | Disjoncteur ou différentiel déclenché | Réarmer, vérifier l’humidité dans le coffret |
Si le portail s’arrête tout seul en pleine course sans raison, regardez du côté de l’arrêt sur obstacle réglé trop sensible, ou d’un galet qui accroche. Ça vaut le coup de chercher dix minutes avant d’appeler le SAV.
Mon avis après plusieurs poses
Motoriser un portail coulissant n’a rien d’insurmontable pour quelqu’un d’un peu manuel. Le point qui sépare une pose propre d’une pose ratée tient en deux mots : le massif et le jeu de crémaillère. Soignez ces deux-là, et le moteur tournera des années sans broncher.
Ce que je retiens, c’est que la mécanique pardonne les petites erreurs, mais pas l’électricité. Si vous hésitez sur la ligne 230 V et le différentiel, déléguez cette partie sans culpabiliser. Pour le reste, avec une journée devant vous, un niveau à bulle et un peu de patience pendant le séchage du béton, c’est largement à votre portée. Le premier matin où le portail s’ouvre tout seul à votre arrivée, vous oublierez vite la corvée de la veille.
